可调电阻我们大家应该比较熟悉，因为这是我们日常生活当中不可缺少的电子元器件。常用的阻值规格有50R、100R、200R、可调电阻500R等。那么大家是否知道可调电阻的使用必须注意事项和工作原理时什么呢?它是用于分压的可变电阻器。在电阻体上，紧压着一至两个可移金属触点。触点位置确定电阻体任一端与触点间的阻值。按材料分线绕、炭膜、实芯式可调电阻器。按输出与输入电压比与旋转角度的关系分直线式可调电阻器、函数电位器。主要参数为阻值、容差、额定功率。广泛用于电子设备，在音响和接收机中作音量控制用。它是一种可调的电子元件，是由一个电阻体和一个转动或滑动系统组成。当电阻体的两个固定触电之间外加一个电压时，通过转动或滑动系统改变触点在电阻体上的位置，在动触点与固定触点之间便可得到一个与动触点位置成一定关系的电压，很多时候它都是用作分压器。可调电阻基本上就是滑动变阻器，有几种样式，一般用在音箱音量开关和激光头功率大小调节。其中可调电阻500R的常用型号有：3540S、3296P、3296W、3362P、3362M、3323P、3361P、3361W、3006P、3269W、3269X、3296X、3296Z、3296Y、3323S、3361S、3362H、3362S、3362W、3386F、3386W、3386X、3590S等。面对这么多型号规格的产品，大家可能在挑选的时候会分不清楚，一般来说我们可以根据产品的规格参数来判断产品是否适用。下面我来给大家简单介绍几款常见规格型号可调电阻500R的产品吧!
(1)可调电阻500R_3361W
可调电阻500R_3361W_技术参数：
可调电阻500R_3361W_性能：
阻值(Ohms) :500R
阻值偏差: ±10%
阻值变化特征: B
终端变化: ≤1%R or 2Ω
接触电阻变化: ≤3%R or 3Ω
绝缘电阻: R1≥1GΩ
耐电压:101.3Kpa 600V,8.5Kpa 250V
有效电行程 :210°± 10°
可调电阻500R_3361W_环境特征：
额定功率(工作电压300V):+70℃ 0.5W,+125℃ ow
工作温度范围: -55℃ ~+125℃
温度系数: ±200ppm/℃
温度变化：△R≤±2%R，△(Uab/Uac)R≤±2%
碰撞：390m/s2,4000uqw , △R≤±2%R
振动：10~2000Hz，0.75mm，6h△R≤±1%R，△(Uab/Uac)≤±2%
气候顺序： △R≤±3%R，R1≥100MΩ
70℃电气耐久性：0.25W，1000h △R≤±3%R
机械耐久性 ：50周，△R≤±3%R
稳态湿热：△R≤±3%R，R1≥100MΩ
可调电阻500R_3361W_物理特征：
总机械行程: 250°±10°
起动力矩: ≤20mN•m
止档力矩: ≥50 mN•m
标准包装 :50pcs/管
(2)可调电阻500R_3006P
可调电阻500R_3006P_技术参数：
可调电阻500R_3006P_性能：
阻值范围(Ohms) :500R
阻值偏差: ±10%
阻值变化特征: B
终端电阻: ≤1%R or 2Ω
接触电阻变化: ≤3%R or 3Ω
绝缘电阻: R1≥1GΩ
耐电压:101.3Kpa 600V,8.5Kpa 350V
有效电行程 : 22± 1turns
可调电阻500R_3006P_环境特征：
额定功率：:+70℃ 0.5W,+125℃ ow
工作温度范围: -55℃ ~+125℃
温度系数: ±200ppm/℃
温度变化：△R≤±2%R，△(Uab/Uac)R≤±2%
碰撞：390m/s2,4000uqw , △R≤±2%R
振动：10~500Hz，0.75mm/98m/ s2 ，6h△R≤±1%R，△(Uab/Uac)≤±3%
气候顺序： △R≤±3%R，R1≥100MΩ
70℃电气耐久性：0.5W，1000h △R≤±3%R
机械耐久性 ：50cycles，△R≤±3%R
可调电阻500R_3006P_物理特征：
起动力矩: ≤15mN•m

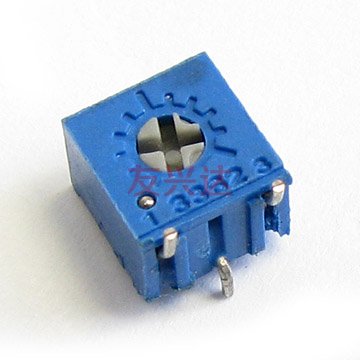

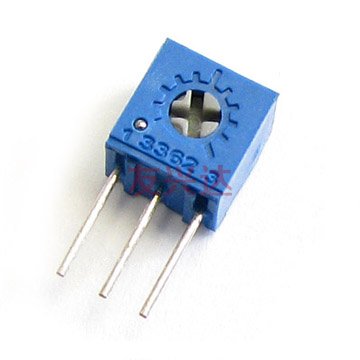

(3)可调电阻500R_3362M
可调电阻500R_3362M_技术参数：
可调电阻500R_3362M_性能：
阻值范围(Ohms) : 500R
阻值偏差: ±10%
绝缘电阻: R1≥1GΩ
耐电压:101.3Kpa 500V,8.5Kpa 350V
有效电行程 : 210°±10°
阻值变化特征: B
终端电阻: ≤1%R or 2Ω
接触电阻变化: ≤3%R or 3Ω
可调电阻500R_3362M_环境特征:
额定功率(工作电压300V):+70℃ 0.5W,+125℃ ow
工作温度范围: -55℃ ~+125℃
70℃电气耐久性：0.5W，1000h △R≤±3%R
机械耐久性：50周，△R≤±3%R
稳态湿热：△R≤±3%R，R1≥100MΩ
温度系数: ±200ppm/℃
温度变化：△R≤±2%R，△(Uab/Uac)R≤±2%
碰撞：390m/s2,4000次 , △R≤±2%R
振动：10~2000Hz，0.75mm ，6h△R≤±1%R，△(Uab/Uac)≤±2%
气候顺序： △R≤±3%R，R1≥100MΩ
可调电阻500R_3362M_物理特征:
总机械行程: 250°±10°
止档力矩: ≥50 mN•m
标准包装 :50pcs/管
起动力矩: ≤20mN•m
以上就是关于可调电阻500R_3361W、可调电阻500R_3006P以及可调电阻500R_3362M的产品内容详细介绍。在使用可调电阻的时候需要注意一般按工作电压的75%降额设计使用、按额定功率的70%降额设计来进行使用，也不能超过其工作电压，否则有击穿的危险存在。当环境温度超过70°C，必须按照降额曲线图降额使用。设计和使用贴片电阻的时候，功率不能超过其额定功率，否则会降低其可靠性。在可调电阻的封装过程中难免会遇到故障，所以我们应该熟知贴片可调电阻封装尺寸以及常见故障及检测方法，以防在电路的连接中产生不必要的故障。在可调电阻的选购过程中我们很难进行区分，所以选购之前需要对可调电阻封装尺寸的命名方法和基本常识做相应的了解。
