3386电位器的选用技巧和型号介绍

来源:友兴达电子人气:178发布时间:2020-03-24 10:57

  不知道大家对于电位器的选用有多少了解呢?建议大家挑选3386电位器应注意轴型或者滑柄型或者拨盘型以及大小长度:个旋转带柄的电位器,首先要确定是压铸铁柄还是塑料柄,是梅花圆柄还是半圆的,有多长?带不带螺帽等。是拨盘的要看看是黑色还是白色,直径是多少,厚度是多少等。其次还要看段点的有无:3386电位器旋转到中间有没有定位,这些一般滑动的电位器都会遇到,部分带柄旋转电位器也会有如此问题。3386电位器端子的形式也市很重要的,要看清楚端子是直端子还是弯端子。要不看看端子跟柄是什么角度也可以。一般180度是直脚,90度是弯脚。下面我来给大家简单介绍几款常用型号的产品吧!

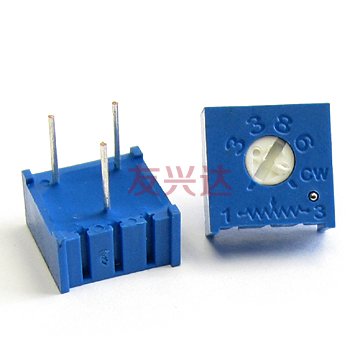

  (1)3386电位器-3386F
3386电位器-3386F

  技术参数:
3386电位器-3386F

  电位器性能:

  阻值范围 : 10~1M

  绝缘电阻: R1≥1GΩ

  耐电压:101.3Kpa 600V,8.5Kpa 350V

  有效电行程: 260°

  阻值偏差: ±10%

  阻值变化特征: B

  终端电阻: ≤1%R or 2Ω

  接触电阻变化: ≤3%R or 3Ω

  环境特征:

  额定功率(较高工作电压300V):+70℃ 0.5W,+125℃ ow

  工作温度范围: -55℃ ~+125℃

  气候顺序: △R≤±3%R,R1≥100MΩ

  70℃电气耐久性:0.5W,1000h △R≤±3%R

  温度系数: ±200ppm/℃

  温度变化:△R≤±2%R,△(Uab/Uac)R≤±2%

  碰撞:390m/s2,4000uqw , △R≤±2%R

  振动:10~500Hz,0.75mm or98m/s2,6h△R≤±1%R,△(Uab/Uac)≤±2%

  机械耐久性 :50cycles,△R≤±3%R

  稳态湿度:△R≤±3%R,R1≥100MΩ

  物理特征:

  总机械行程: 280°

  止档力矩: ≥50 mN•m

  起动力矩: ≤20mN•m

  标准包装 :50pcs /管

  (2)3386电位器-3386X
3386电位器-3386X

  技术参数:
3386电位器-3386X

  电位器性能:

  阻值范围 : 10~1M

  阻值偏差: ±10%

  阻值变化特征: B

  终端电阻: ≤1%R or 2Ω

  接触电阻变化: ≤3%R or 3Ω

  绝缘电阻: R1≥1GΩ

  耐电压:101.3Kpa 600V,8.5Kpa 350V

  有效电行程: 260°

  环境特征:

  额定功率(较高工作电压300V):+70℃ 0.5W,+125℃ ow

  工作温度范围: -55℃ ~+125℃

  温度系数: ±200ppm/℃

  温度变化:△R≤±2%R,△(Uab/Uac)R≤±2%

  碰撞:390m/s2,4000uqw , △R≤±2%R

  振动:10~500Hz,0.75mm or98m/s2,6h△R≤±1%R,△(Uab/Uac)≤±2%

  气候顺序: △R≤±3%R,R1≥100MΩ

  70℃电气耐久性:0.5W,1000h △R≤±3%R

  机械耐久性 :50cycles,△R≤±3%R

  稳态湿度:△R≤±3%R,R1≥100MΩ

  物理特征:

  总机械行程: 280°

  起动力矩: ≤20mN•m

  止档力矩: ≥50 mN•m

  标准包装 :50pcs /管

  (3)3386电位器-3386P
3386电位器-3386P

  技术参数:
3386电位器-3386P

  电位器性能:

  阻值范围 : 10~1M

  阻值偏差: ±10%

  阻值变化特征: B

  终端电阻: ≤1%R or 2Ω

  接触电阻变化: ≤3%R or 3Ω

  绝缘电阻: R1≥1GΩ

  耐电压:101.3Kpa 600V,8.5Kpa 350V

  有效电行程: 260°

  环境特征:

  额定功率(较高工作电压300V):+70℃ 0.5W,+125℃ ow

  工作温度范围: -55℃ ~+125℃

  温度系数: ±200ppm/℃

  温度变化:△R≤±2%R,△(Uab/Uac)R≤±2%

  碰撞:390m/s2,4000uqw , △R≤±2%R

  振动:10~500Hz,0.75mm or98m/s2,6h△R≤±1%R,△(Uab/Uac)≤±2%

  气候顺序: △R≤±3%R,R1≥100MΩ

  70℃电气耐久性:0.5W,1000h △R≤±3%R

  机械耐久性 :50cycles,△R≤±3%R

  稳态湿度:△R≤±3%R,R1≥100MΩ

  物理特征:

  总机械行程: 280°

  起动力矩: ≤20mN•m

  止档力矩: ≥50 mN•m

  标准包装 :50pcs /管

  (4)3386电位器-3386W
3386电位器-3386W

  技术参数:
3386电位器-3386W

  电位器性能:

  阻值范围 : 10~1M

  阻值偏差: ±10%

  阻值变化特征: B

  终端电阻: ≤1%R or 2Ω

  接触电阻变化: ≤3%R or 3Ω

  绝缘电阻: R1≥1GΩ

  耐电压:101.3Kpa 600V,8.5Kpa 350V

  有效电行程: 260°

  环境特征:

  额定功率(较高工作电压300V):+70℃ 0.5W,+125℃ ow

  工作温度范围: -55℃ ~+125℃

  振动:10~500Hz,0.75mm or98m/s2,6h△R≤±1%R,△(Uab/Uac)≤±2%

  气候顺序: △R≤±3%R,R1≥100MΩ

  70℃电气耐久性:0.5W,1000h △R≤±3%R

  温度系数: ±200ppm/℃

  温度变化:△R≤±2%R,△(Uab/Uac)R≤±2%

  碰撞:390m/s2,4000uqw , △R≤±2%R

  机械耐久性 :50cycles,△R≤±3%R

  稳态湿度:△R≤±3%R,R1≥100MΩ

  物理特征:

  总机械行程: 280°

  起动力矩: ≤20mN•m

  止档力矩: ≥50 mN•m

  标准包装 :50pcs /管

  以上就是关于3386电位器-3386F、3386电位器-3386X、3386电位器-3386P、3386P等电位器的性能以及相关参数的介绍。如果大家还想了解其它相关规格型号的产品,欢迎咨询我们的客服人员。我们的产品不仅价格实惠,质量也是有保障的,欢迎大家前来选购!
