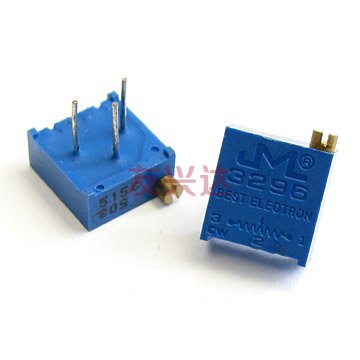

3296P电位器是3296电位器系列一款,所谓的3296W和3296P电位器它们的主体大小和性能是一样的，不同的只是调节螺杆和引脚的位置而已。3296电位器系列电阻的调节精度有5%和10%两种标准，产品的阻值范围为：10欧到2M欧，我们可以根据自己的需要选择电位器的最大电阻值，如：3296电位器 10K ，3296电位器 5K等等。



3296电位器系列是一种陶瓷玻璃釉电位器，也是一种插件电位器，产品不耐高温。3296电位器系列是最常用的多圈电位器，可以通过螺杆的旋转调整触点在电阻体上移动，从而改变电位器的阻，螺杆的调节孔形状为一字形。



3296电位器系列有国产和进口两种品牌，国产的是我们公司自己生产的精密龙电位器，进口的是美国伯恩斯电位器。友兴达电子厂家直销3296系列电位器，所生产的电位器更获得全国知名电位器十佳名优品牌称号。





各个部件的材质



电刷：铜或不锈钢，颜色为黄色或银白色。



螺杆：材质为铜，颜色为黄色。



引线：材质为铜，表面处理为镀银，颜色银白色。



基片：材质陶瓷，表面处理为印碳或印印，颜色为白色。



蜗轮：材质PA66，颜色为黄中带白。



外壳：PBT塑料，颜色为蓝色。



技术参数：电位器性能:



阻值范围(Ohms) :10~2M



阻值偏差: ±10%



阻值变化特征: B



终端电阻: ≤1%R or 2Ω



接触电阻变化: ≤3%R or 3Ω



绝缘电阻: R1≥1GΩ



耐电压:101.3Kpa 600V,8.5Kpa 250V



有效电行程 : 25± 2turns



环境特征:



额定功率（最高工作电压300V):+70℃ 0.25W,+125℃ ow



工作温度范围: -55℃ ~+125℃



温度系数: ±200ppm/℃



温度变化：△R≤±2%R，△（Uab/Uac）R≤±2%



碰撞：390m/s2,4000次 , △R≤±2%R



振动：10~500Hz，0.75mm or98m/s，6h△R≤±1%R，△（Uab/Uac）≤±2%



气候顺序： △R≤±3%R，R1≥100MΩ



70℃电气耐久性：0.5W，1000h △R≤±3%R



机械耐久性：50cycles，△R≤±3%R



稳态湿热：△R≤±3%R，R1≥100MΩ



物理特征:



总机械性能: 28± 2turns



起动力矩: ≤36mN•m



止档力矩: ≥36 mN•m



标准包装：50pcs/管
